Introduce Tensorflow

Tensorflow是Google开源的一个Deep Learning Library，提供了C++和Python接口，支持使用GPU和CPU进行训练，也支持分布式大规模训练。

在使用Tensorflow的时候，只写一个静态纯文本的文件，通过Python解释器去运行，所以Tensorflow本质上只是一个Deep Learning Library。

Summary Of Tensorflow

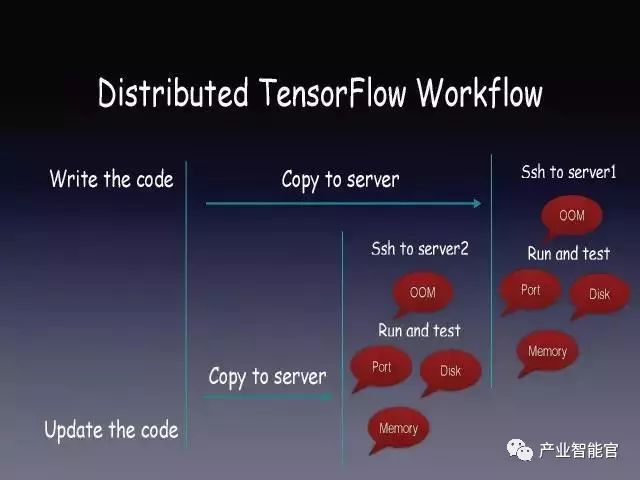

Tensorflow这个Library需要人工安装，脚本需要手动运行，环境需要手动配置。分布式的Tensorflow要把一个脚本拷贝到多台机器上，手动配置。要进行代码调优需要手动Run和Tune。

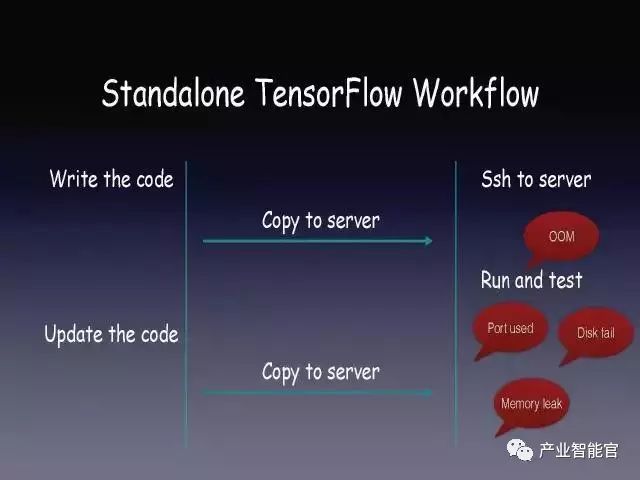

我们想做Tensorflow模型调优，但服务器可能出现OOM、可能使用的端口被别人占用、也可能磁盘出现故障，服务器环境变成应用开发者的负担。

分布式Tensorflow同样需要把代码拷贝到分布式的各台机器上，且不论Tensorflow的性能是否随着节点数越多而增强，服务器维护成本已呈线性增加了。

虽然Google开源了一个非常好的深度学习工具，但它并没有解决深度学习应用部署和调度的问题。

有人说过，任何复杂的问题都能通过抽象来解决。

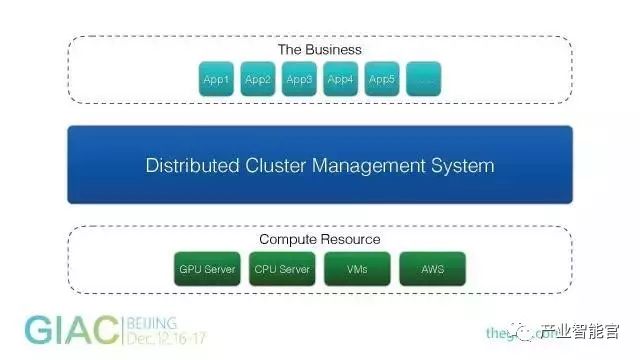

我们在中间引入一个分布式的管理系统，让上层业务应用不需要直接管理底层资源，由统一的调度系统去实现。

深度学习平台架构与设计

Cloud-ML：The Principles

我们希望这是一个云计算，而不是提供裸机的服务。用户只需写好应用代码提交，不用通过Ssh或登录到服务器上用脚本运行。

我们想把模型的训练和服务进行集成。一个模型训练完成后会得到一些模型文件，可以直接把这些模型文件应用起来。

我们希望这个平台是高可用的，即使用户的任务训练失败，也能重新给用户做一个调度。

用户之间的任务是需要做资源隔离和动态调度。

我们希望能支持并发的训练。

通过Automatically Tuning平台，用户可以一次提交多个超参数组合，让它并行训练，等训练结束可以直接看到效果。

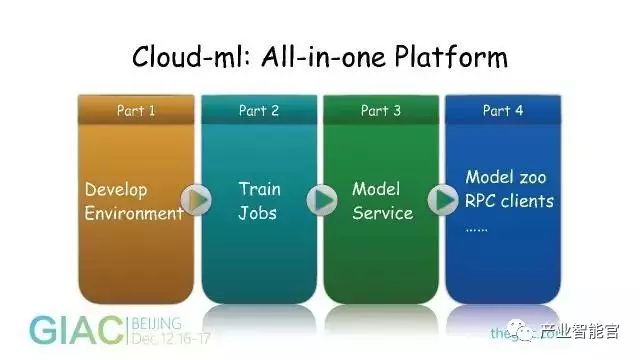

Cloud-ML：All-In-One Platform

目前这个平台已经为用户提供深度学习框架的开发环境，开发完之后可以把代码提交上去，然后就可以训练，训练结果会直接保存在我们自己的分布式存储里。用户可以通过这个平台起一个RPC服务，他的手机或业务服务器能够直接调用这个服务。我们还提供了Model Zoo以及RPC客户端的一些功能。

这是深度学习平台的基本架构。

最上层是用户业务，有广告、搜索、游戏等，都有自己的业务场景，可以根据自己的数据格式编写一些Tensorflow、深度学习的脚本。通过Cloud-Ml的API把任务提交到服务端，由服务端创建一个容器，把它调用到真正的物理机计算资源上。

这整个大平台主要是由Tensorflow和Kubermetes实现的。由这个平台管理底层维护的CPU服务器和GPU服务器、虚拟机以及AWS的机器。

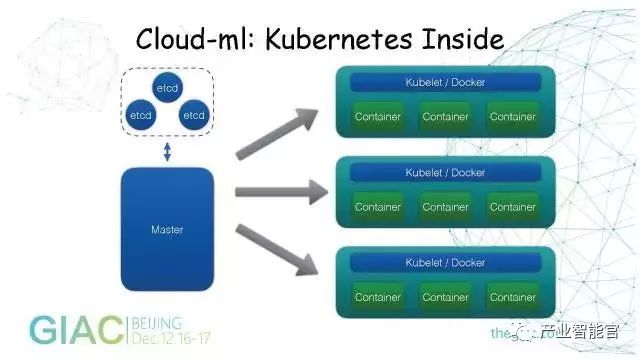

Cloud-ML：Kubernetes Inside

Kubermetes是一个容器的集群管理系统，它会依赖一个多节点的Etcd集群，有一个或多个Master去管理Kubelet节点。每个物理机会部署一个Kubelet和Docker进程，在上面会运行多个Docker的Container。

我们这个平台封装了一个Kubelet，让用户把业务代码提交上来，组成一个Docker容器的格式，然后由Kubelet去调度。

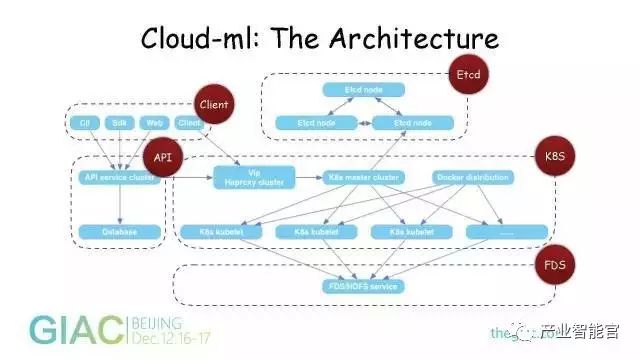

Cloud-ML：The Architecture

这是一个分层和解耦的基本架构，好处就是API服务只需要负责授权认证、任务管理，调度通过Kubermetes去做，Kubermetes的元数据都通过Etcd去存储，每一部分都利用API进行请求。这样就能把整个系统的组件解耦。

Cloud-ML：Train Job

有了深度学习平台之后，通过已经支持的API声明提交任务的名称，编写好Python代码的地址。运行代码的参数通过Post请求过来。

我们也提供SDK对API做了封装。

命令行工具Command能够直接把写好的脚本提交到云平台进行训练。还有内部集成的Web Console。

训练任务提交之后，在命令行可以看到任务训练日志。

Tensorboard可以看定义的模型结构。

Cloud-ML：Model Service

训练任务结束后可以直接起一个Model Service。因为文件已经保存在云存储里了，只要再发一个API请求，在后端也封装了一个Docker Image。

底层是依赖Google已经开源的Tensorflow Serving直接加载模型文件。

左边是Online Services，用户把模型训练完保存在这里，起一个容器，对外提供高性能的RPC服务。

Cloud-ML：Predict Client

在线服务支持Grpc和HTTP接口，理论上支持大部分编程语言。可以使用Java客户端、C++客户端、Go客户端和Python客户端，或直接在Andriod请求模型服务。

通过一个统一的接口对外提供图像相关的API，底层是由Kubermetes进行调度和资源隔离。

右边是Python的Grpc客户端，当模型起来以后，用户只需要编写二十几行Python代码，把模型的输入准备好，就可以请求服务。

Cloud-ML：Wrap-Up

在有深度学习平台以后，工作流是这样的。上面是工作环境，云端有服务器和基础架构维护的服务。用户在本地环境编写自己的Tensorflow应用，在本地验证这个应用能否跑起来。

通过Submit Train Job的API把任务提交到云端，真正用GPU或CPU训练的代码就在云端运行。运行完之后会把模型保存到分布式存储里面。

用户可以用官方提供的Test TF APP去看模型训练的效果如何，如果没问题，在用户自己的环境调用Deploy Model的API，这样就会把Model拿出来起一个容器，对外提供RPC服务。

用户就可以选择自己喜欢的客户端，用RPC的方式请求模型服务。

深度学习平台实践与应用

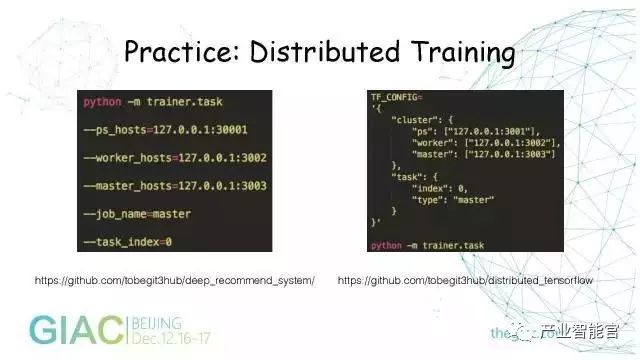

Practice：Distributed Training

支持分布式训练。用户在Python脚本里定义了一系列参数，把这个脚本拷贝到各台机器上去运行。

我们让用户把分布式节点个数和当前进程角色通过环境变量定义，环境变量名是固定的。这样它只需要一个环境变量就可以定义进程在分布式训练里的角色。

我们把用户的脚本拿出来以后，不需要它去管理服务器的环境，只需要声明这个集群有多少个PS、Worker和Master，把这些参数提交给Cloud-Ml的API服务，由它来申请可用的IP和端口。

Practice：Storage Integration

我们对存储系统做了集成。开源的Tensorflow目前只支持本地存储，因为我们在云端训练，任务由我们调度到特定的机器，用户不可能直接把训练数据放到本地。

我们希望用户能直接访问我们的分布式存储，所以对Tensorflow源码做了修改。提交任务的时候可以直接指定一个FDS的路径，系统就能根据用户的权限直接读取训练数据。

对Google官方的Tensorflow做了拓展。训练完之后数据全部放在分布式存储里，用Tensorflow指定FDS路径。

训练完把模型导出到FDS以后，通过Cloud-Ml的API创建一个服务，加载它的模型文件。

针对不同的模型声明不同的请求数据，输入类型和输入的值通过Json定义，就可以请求模型服务了。

Practice：Support HPAT

HPAT是神经网络里的超参数自动调优，极大缩短了科研人员和专注做算法模型人员的时间。

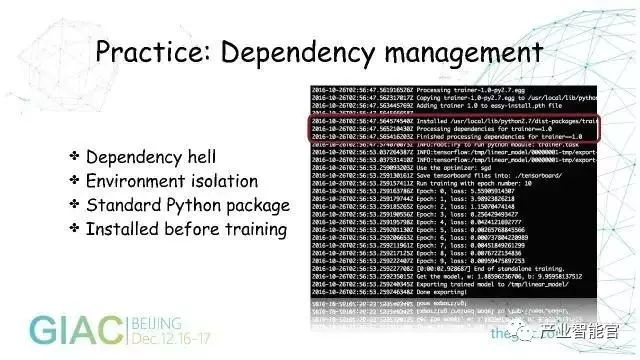

Practice：Dependency Management

让用户提交代码的时候提交一个标准的Python Package。

Practice：BringYour Own Image

让用户的Docker直接提交到Kubermetes集群里，真正彻底解决用户依赖的问题。

Practice：ModelZoo

我们把Model文件放到存储中，通过API把Paper实现了，不同的Model都可以部署到这个平台上，这样就可以通过RPC来直接访问这个服务了。

总结

今天主要给大家分享了深度学习的应用，以及在思考做一个深度学习平台之后，我们的考虑和架构设计，希望能给大家带来一些帮助。我们也相信云计算大数据时代已经到来，下一个时代将会是深度学习，并且未来会继续往云深度学习发展。
